公司基本資料信息
|
|||||||||||||||||||||||||||
產品優勢：
1、0~1500V高精度曲線測試
2、STC標稱參數轉化測試，可快速的切換不同規格組件參數
3、組件條碼掃描功能，檢測數據?動匹配組件條碼并可對應打印
4、可連續性測試光伏電池IV數據
5、可實時檢測當前組件/組串的累積發電量值
6、具備環境溫度檢測、電池板溫度檢測等環境檢測功能
7、支持光伏電池片的戶外驗證
8、長達8H持續續航
應用場景：

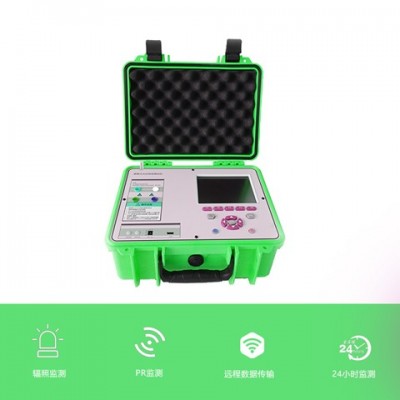

德斯威便攜式IV測試儀SW-V32是光伏領域高效運維與精準檢測的專業工具，主要應用于三大核心場景：在光伏電站運維中，可快速完成組件性能巡檢，精準識別功率衰減、隱裂、熱斑等故障問題，大幅提升電站診斷效率；在組件生產環節，作為出廠質檢的關鍵設備，確保每塊組件符合標準性能要求，嚴把產品質量關；在科研實驗領域，為新型光伏材料研發與工藝優化提供可靠的測試數據支持。該設備特別適用于分布式電站、工商業屋頂?shù)葓?chǎng)景的現場檢測，其便攜性與環境適應性可滿足不同氣候條件下的戶外測試需求。
SW-V32規格參數 | |
電壓 | 測量范圍：10V~1500V 測量精度：0.1V 測試準確度：±0.5%±0.2V |
電流 | 測量范圍：0.01A~30A 測量精度：0.001A 測試準確度：±0.5%±0.02A |
最大功率測試 | 重復性精度：±0.5%±3W 最大功率測試范圍：50W~45KW 轉換到STC下最大功率精準度：優于±3% |
溫度 | 環境溫度測量范圍：-30°C~100°C 電池溫度測量范圍：-30°C~100°C 溫度測試精準度：±1°C |
PR值 | 累計發電量監測：連續性組件與組串發電量監測并?成曲線 連續性測試：可設置 >30s 的間隔?動測試 輻照度監測：輻照度連續性監測并記錄?成曲線 PR值：?動?成PR值并?產PR曲線 存儲：U盤 |
IV測試 | 電流電壓功率：曲線?成 環境溫度：監測與記錄 背板溫度：監測與記錄 組件傾斜?：監測與記錄 條碼錄?：?線掃碼器錄? STC轉化：標稱功率轉化并?成曲線 校準值：組件模型創建與校準 |
輻照度 | 輻照度測量范圍：0~2000W/m2 輻照度測量精度：優于±3% |
主機軟件 | 測試周期：20s 數據點：2048點 數據存儲：>20000數值 連續性測試：20s 條碼錄入：無線掃碼/手動錄入 中英文界面：通用 光伏組件型號數據庫：通用 |
APP?線軟件 | 平臺系統：安卓 ?線控制功能：輻照度連接、主機連接、單次測試、連續性測試、pr測試、輻照度采集測試 輻照計控制：1～3臺輻照計 IP匹配設置連接 測試結果查看：IV曲線/電性能/STC數值實時查看 測試數據?對：可進?多組檢測數據?對性查看 主機數據導出：IV主機數據導出平板或U盤 PR測試數據管理：PR測試數據管理/導出/刪除/ 光伏Ai云：測試數據與PR數據可?動上傳光伏云備份 組件數據模型管理：新建、刪除、更新設備類各?家組件模型 |
聯機拓展 | 擴展多機?鍵同步控制：多臺設備聯機同步監測不同組串iv連續性測試 |
SW-V32硬件參數 | |
主機參數 | 無線傳輸距離：100米 擴容存儲：SD卡 顯示屏：640x480，6.5英寸LED 供電方式：內置鋰電池/電源適配器 電池參數：14.8V/4400mAH 電池續航：8小時 尺寸：390x300x200mm 重量：5.8kg 工作溫度：-10°C~50°C 存儲溫度：-20°C~60°C 濕度：5~95%RH |
輻照計參數 | 接口：RS232串口，藍牙 重量：450g 電源：4節AAA電池 |
溫度傳感器 | 標準：溫度檢測 |
檢測接口 | 連接線：MC4 |
SW-V32配置清單 | ||||
序號 | 名稱 | 規格 | 數量 | 單位 |
1 | 主機 | 儀器測試主機 | 1 | 臺 |
2 | 輻照計 | 標準 | 1 | 臺 |
3 | 輻照計支架 | 標準 | 1 | 臺 |
4 | 溫度探頭套件 | 溫度傳感器 | 1 | 套 |
5 | 電源適配器 | 標準 | 1 | 個 |
6 | APP軟件套裝 | APP設備?線操作、數據分析、數據查看導 出、云存儲、云分析、STC報告制作 | 1 | 套 |
7 | 測試套裝 | 香蕉頭測試線+鱷魚鉗 | 4 | 根 |
8 | MC4一轉二適配器 | 4米 | 1 | 個 |
9 | 售后資料 | 質保卡，合格證等 | 1 | 套 |
10 | 用戶手冊 | 標準 | 1 | 臺 |
