【古瑞瓦特儲能逆變器廠家】工商業儲能系統設計要點

　　本文重點分析工商業儲能系統所帶來的系統優勢，工商業儲能項目前期收資、初步設計方案等設計要點。

　　工商業儲能系統優勢

　　在電力系統中可以將儲能電站比喻為一個蓄水池，把用電低谷期富余的水儲存起來，在用電高峰的時候再拿出來用;在工業用戶中其可以進行峰谷調節，以緩解夏季用電高峰時期變壓器的負擔，提高光伏系統消納比例，另外利用峰谷電谷差獲取一定的收益。此外，對于有重要負荷的用戶，儲能系統可以作為備用電源以保證重要負荷供電持續性。

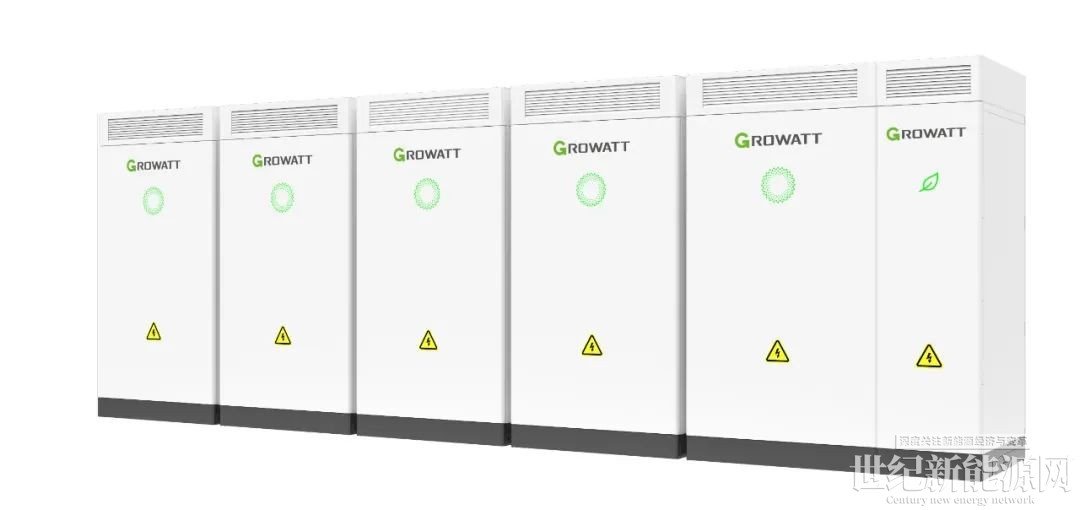

　　古瑞瓦特儲能智慧一體機

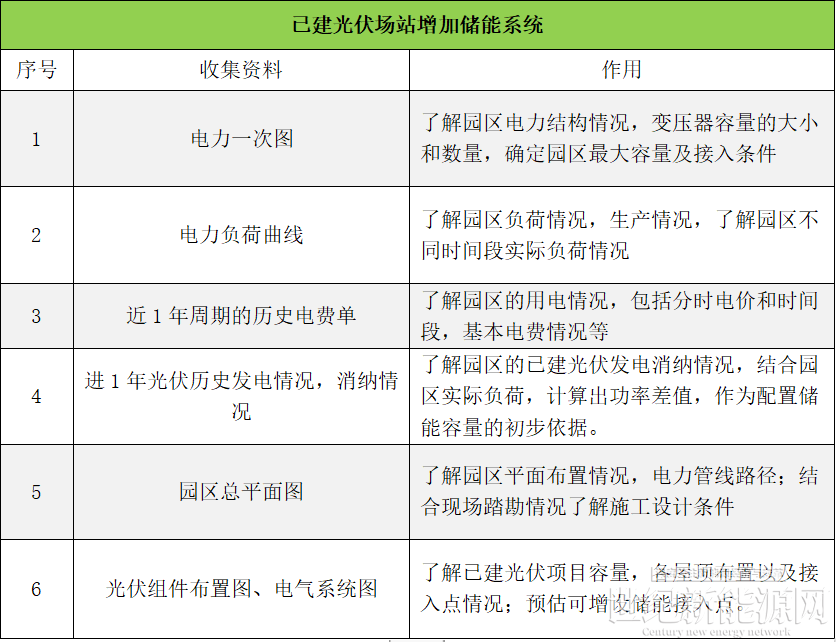

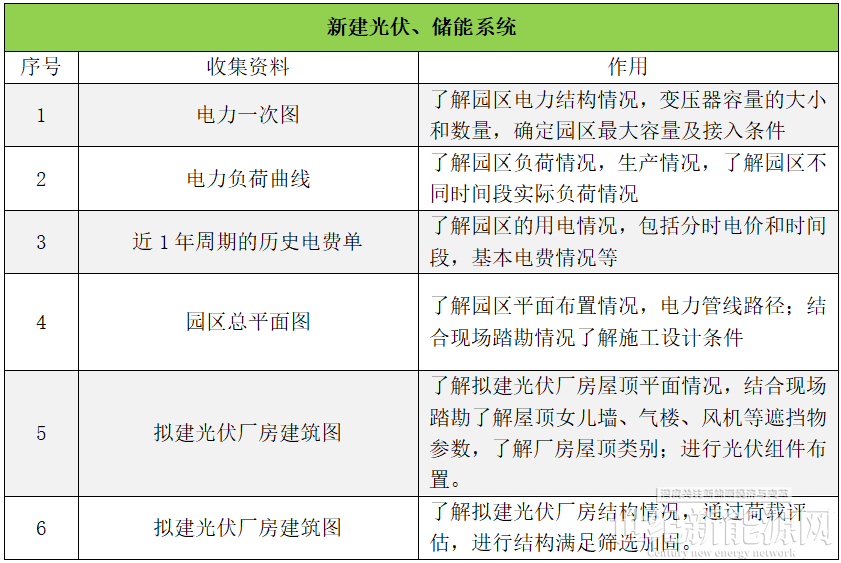

　　儲能項目收資要求儲能系統作為工商業應用場景中對電網以及光伏系統的補充，系統方案需要結合工商業光伏系統進行設計;目前市場針對光儲融合系統方案主要有交流側耦合方案和直流側耦合方案。交流側耦合方案指光伏和儲能在交流側連接，儲能系統可以接入400V低壓側，也可以集中接入10kV～35kV母線。直流側耦合方案指儲能系統接入直流側，這個方案中光伏逆變器需要預留儲能接口，還可以適當提高超配比例，當光照特別好的時候，組件功率大于逆變器功率，可以從直流端分出一部分到儲能，直流側儲能效率高。兩種光儲融合方案可根據項目需求進行配置，主要分為在已建光伏電站中新建儲能系統和同時新建光伏、儲能系統;根據不同項目場景所需收集的資料也存在部分差異，主要在于了解場站目前所需負荷情況，相應配置光伏和儲能系統容量;具體如下：

　　工商業儲能項目設計要點

　　江蘇某地園區計劃新建儲能系統，項目地已建有光伏電站，光伏容量450kW,變壓器總容量1600kVA，用電均衡，為24小時生產，計劃建設儲能系統，本項目在已建光伏場站中增加儲能系統，適合交流側耦合方案，采用儲能一體機系統。

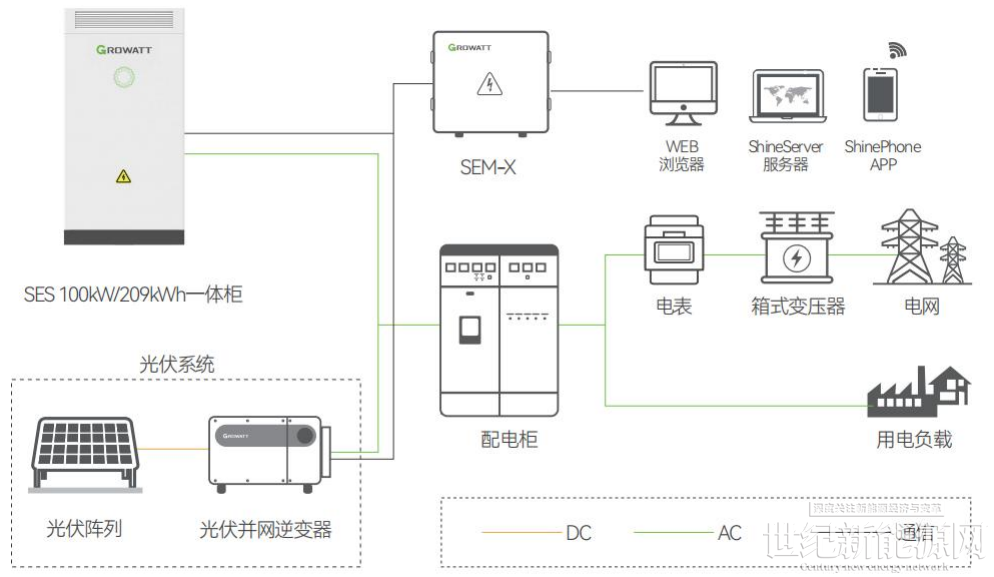

　　系統拓撲圖

　　儲能系統配置

　　園區供電為兩路10kV接入，1#變?yōu)橹髯儭?#變?yōu)閭溆?。兩路進線設置投切和相關閉鎖裝置，經1600KVA變壓器降壓為0.4KV后給廠內各負載供電;450kW光伏系統低壓接入廠區低壓配電系統。廠區內部每日負荷相對比較穩定;

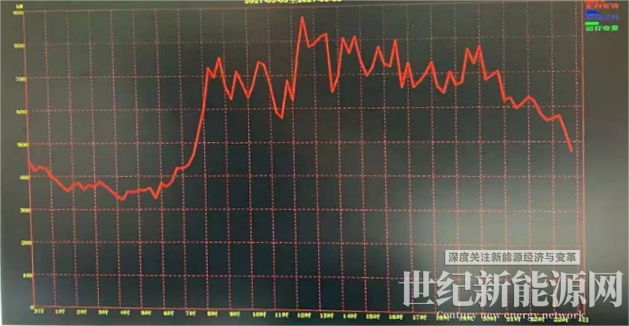

　　廠區用電負荷曲線

　　根據光伏發電量和園區實際用電負荷對比可以看出發電量基本上小于用電量，這就為儲能第一次放電提供了消納空間;下午到晚上由于發電量基本上小于用電量，故晚間谷時儲能充市電。該項目高峰平均負荷約為700kW，夜間受園區產線控制，谷時平均負荷約為350kW，光伏容量約450kW;本次項目可利用剩余容量初步設計儲能200kW/400kWh。

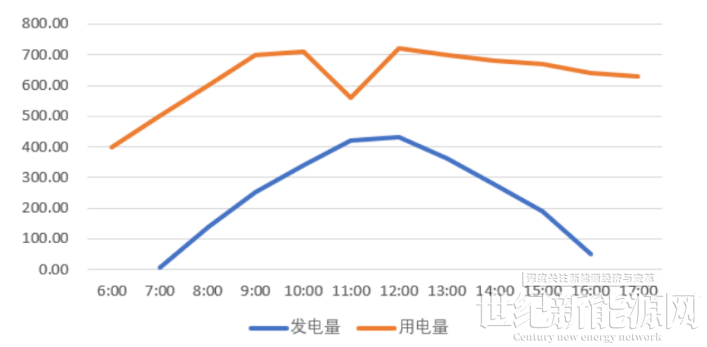

　　用/發電量對比

　　系統控制策略

　　儲能系統可以做每天兩次充放電循環，兩次充電分別于谷時和平時，兩次放電分別在兩個高峰段;根據國網江蘇省電力有限公司發布的江蘇省最新1-10(20)千伏分時時段及分時電度用電價格：峰時(1.1124)：8：00-11：00、17：00-22：00;平時(0.6469)：11：00-17：00、22：00-24：00;谷時(0.2707)：0：00-8：00;本次儲能系統充放策略設置如下：

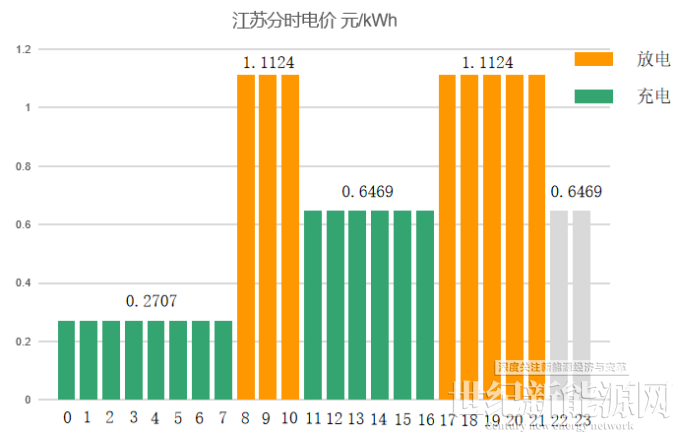

　　充放電時段

　　本次儲能系統在00:00-08:00谷段，電網給儲能充電，8:00-11:00儲能放電給園區負荷使用，11:00-17:00電網/光伏給儲能充電，17:00-21:00，儲能系統放電給園區負荷使用。

　　系統整體策略采用自發自用，余電上網模式，整體控制策略以盡量減少電網用電為主，最大限度提高清潔能源利用率：

　　當光伏功率Ppv≥負載功率Pload，負載優先使用光伏供電、多余的電量供給儲能系統充電、再多余光伏電量并網到電網出售。當光伏功率Ppv≤負載功率Pload，負載優先使用光伏供電，不足部分優先由儲能供應，再不足部分由電網供應。
